دیوار خشک سبک است و همین سبکی یک دردسر دارد: بدون عایق، صدا و گرما را راحت عبور می‌دهد. خوشبختانه فضای خالی داخل جداره برای همین کار ساخته شده. عایق درست به شما اتاقی می‌دهد که صدای همسایه یا اتاق کناری کمتر شنیده شود و انرژی هم هدر نرود. در این مقاله می‌گوییم صدا و گرما دو مسئله‌ی جدا هستند، چه مصالحی برای هر کدام مناسب است، در دیوار و سقف کنافی و در ساختمان ال اس اف چطور اجرا می‌شود و چه اشتباه‌هایی باید پرهیز کرد. اگر هنوز با خود سیستم آشنا نیستید، کناف چیست را ببینید.
صدا و گرما دو مسئله‌ی جداست
عایق صدا و عایق گرما را اغلب یکی می‌دانند، ولی راه‌حل‌هایشان فرق دارد. برای گرما به ماده‌ای نیاز دارید که انتقال حرارت را کم کند. برای صدا به ترکیبی از جرم، جدا کردن دو طرف دیوار و جذب صدا. پشم معدنی هر دو را تا حدی انجام می‌دهد، ولی فومها بیشتر عایق حرارتیاند تا صوتی. بنابراین باید اول بدانید کدام مسئله برایتان مهم‌تر است: ساختمانی که در سرمای دماوند ساخته می‌شود شاید بیشتر به عایق حرارتی فکر کند و آپارتمانی با همسایه‌ی نزدیک بیشتر به عایق صوتی. در بسیاری از ساختمان‌ها هر دو لازم است و باید با هم طراحی شوند.
نکته‌ی دیگر: دو نوع صدا داریم. صدای هوابرد (صحبت، موسیقی، تلویزیون) از هوا می‌آید و عایق دیوار آن را کم میکند. صدای ضربه‌ای (راه رفتن، افتادن اشیا) از سازه منتقل می‌شود و فقط با عایق داخل جداره حل نمی‌شود؛ باید کف شناور یا لایهی لرزه‌گیر زیر کف باشد. در ساختمان‌های سبک، صدای ضربه‌ای در طبقه‌ی بالا یکی از شکایت‌های رایج است.
مواد رایج
پشم سنگ
از سنگ‌های آتشفشانی ساخته می‌شود و هم عایق حرارتی و هم جاذب صدا است. غیرقابل اشتعال است و برای جدارههای ضدحریق مناسب است. چگالی آن در انواع مختلف فرق میکند: چگالی بالاتر صدا را بهتر میگیرد. گزینه‌ی رایج برای دیوار جداکننده‌ی کناف است. نصب آن با ماسک و دستکش انجام شود، چون ذرات ریز آن پوست و راه‌های تنفسی را تحریک میکند.
پشم شیشه
سبک و ارزان‌تر از پشم سنگ و جاذب صدای خوب. در جاهایی که آتش‌سوزی بحرانی نیست استفاده می‌شود. نصب آن هم با ماسک و دستکش انجام شود. پشم شیشه معمولاً به‌صورت رول یا پتو عرضه می‌شود و برای فضای بین استادها مناسب است.
فومها (پلی‌استایرن و XPS)
عایق حرارتی خوبی‌اند و در برابر رطوبت مقاوم‌اند. اما جاذب صدای مناسبی نیستند و در برابر آتش مصالح معدنی نیستند (بعضی انواع شعله‌ور میشوند و دود سمی تولید می‌کنند). بیشتر برای عایق بیرونی یا کف به کار می‌روند و در داخل دیوار کنافی که صدا و آتش مهم است معمولاً توصیه نمی‌شوند.
پلی‌یورتان و فوم اسپری
فوم اسپری شده داخل جداره عایق حرارتی عالی و هوابند می‌دهد و درزها را پر میکند. اما جاذب صدا نیست و اگر به‌درستی اجرا نشود (ضخامت نامنظم، حباب، تماس با تأسیسات) مشکل ایجاد میکند. در برابر آتش هم رفتارش را باید طبق نوع محصول بررسی کرد. بیشتر برای پوشش‌های بزرگ و بیرونی استفاده می‌شود.
فویل بازتابنده
لایهی نازک آلومینیومی که تابش حرارتی را بازتاب می‌دهد. به‌تنهایی عایق کامل نیست و معمولاً مکمل عایق‌های دیگر است. در سقف‌های زیر شیروانی کاربرد دارد.
عایق صوتی دیوار کناف
پر کردن فضای بین استادها با پشم سنگ یا شیشه اولین قدم است و اثر محسوسی دارد. بعد از آن چند تصمیم دیگر کمک می‌کنند: افزایش تعداد لایهی ورق، استفاده از ساختار دو ردیف اسکلت جدا (مثل W115 و W116 که در انواع دیوار جداکننده کناف توضیح داده‌ایم)، و آببندی هوا بند دور دیوار با ماستیک مخصوص. کوچک‌ترین منفذ هم صدا را عبور می‌دهد و بعضی اوقات همین شکاف‌های ریز بیشترین ضعف را می‌سازند. پریز و کلید پشت‌به‌پشت دو طرف دیوار هم صداخورند. اگر مجبورید پریز بگذارید، جعبه‌ها را با فاصله از هم (حداقل چند استاد) قرار دهید و دور آن‌ها را با ماستیک پر کنید.
چهار اصل کلی را به یاد بسپارید: جرم بیشتر (لایهی بیشتر)، جدا کردن دو طرف دیوار (دو ردیف اسکلت)، جذب صدا داخل جداره (عایق معدنی)، و آببندی هوا. هر چهار با هم کار می‌کنند و اگر یکی را نادیده بگیرید، بقیه کمتر مؤثرند.
عایق حرارتی
در جداره‌ی خارجی ساختمان، به‌خصوص ال اس اف، مشکل پل حرارتی وجود دارد: فولاد گرما را از خود عبور می‌دهد. اگر فقط بین استادها عایق بگذارید، خود استادها مسیر فرار گرما میشوند. برای همین در ساختمان‌های ال اس اف معمولاً یک لایهی عایق پیوسته هم در بیرون اسکلت قرار میگیرد. جزئیات بیشتر را در مزایا و معایب سازه ال اس اف می‌بینید. اگر پل حرارتی کنترل نشود، در زمستان روی سطح داخلی دیوار نقاط سردی ایجاد می‌شود که رطوبت روی آن‌ها میعان میکند و باعث لک و کپک می‌شود. این مشکل بیشتر در گوشه‌ها و محل استادها دیده می‌شود و گاهی با خطوط عمودی روی دیوار نشان داده می‌شود.
رطوبت و بخار
در اقلیم‌های مرطوب یا سرد، محل قرار گرفتن لایهی مانع بخار اهمیت دارد. اگر بخار داخل خانه به لایه‌های سرد داخل دیوار برسد، میعان میکند و عایق و پروفیل خراب می‌شود. چیدمان درست لایه‌ها را باید طراح بر اساس اقلیم تعیین کند. معمولاً مانع بخار در سمت گرم دیوار (داخل در اقلیم سرد) قرار میگیرد و عایق در سمت سرد. در اقلیم گرم و مرطوب منطق ممکن است متفاوت باشد. عایق مرطوب‌شده کارایی‌اش را از دست می‌دهد، پس بسته‌های عایق باید خشک نگه داشته شوند و بعد از نصب هرچه زودتر پوشانده شوند. درباره‌ی عایق رطوبتی کناف هم می‌شود جداگانه نوشت.
عایق در اجزای مختلف ساختمان
دیوار خارجی: هم حرارتی و هم صوتی؛ عایق بین استادها به‌علاوه‌ی عایق پیوسته‌ی بیرونی در ال اس اف. دیوار جداکننده‌ی داخلی: بیشتر صوتی؛ پشم سنگ یا شیشه داخل جداره. سقف طبقه‌ی آخر: بیشتر حرارتی؛ عایق ضخیم‌تر زیر سقف شیب‌دار یا روی سقف کاذب. کف بین طبقات: صوتی (ضربه‌ای)؛ عایق داخل تیرچه‌ها و کف شناور. کف روی زمین: حرارتی و رطوبتی؛ عایق زیر دال. اطراف پنجره‌ها: پر کردن درز دور قاب با عایق مناسب (فوم پلی‌یورتان) برای جلوگیری از نشت هوا. هر قسمت نیاز مشخص خودش را دارد و یک عایق برای همه‌جا جواب نمی‌دهد.
مقایسه‌ی مواد
| ماده | عایق حرارتی | عایق صدا | آتش | کاربرد رایج |
|---|---|---|---|---|
| پشم سنگ | خوب | خیلی خوب | غیرقابل اشتعال | دیوار و سقف کنافی، جدارههای ضدحریق |
| پشم شیشه | خوب | خوب | مقاوم (غیرقابل اشتعال در بیشتر انواع) | دیوار و سقف داخل ساختمان |
| پلی‌استایرن و XPS | خوب | ضعیف | قابل اشتعال | عایق بیرونی و کف |
| فوم پلی‌یورتان | خیلی خوب | ضعیف | بسته به نوع | پر کردن درز، عایق سقف و بیرون |
| فویل بازتابنده | مکمل | ندارد | بسته به لایه‌ها | زیر شیروانی و مکمل عایق |
نصب درست عایق داخل جداره

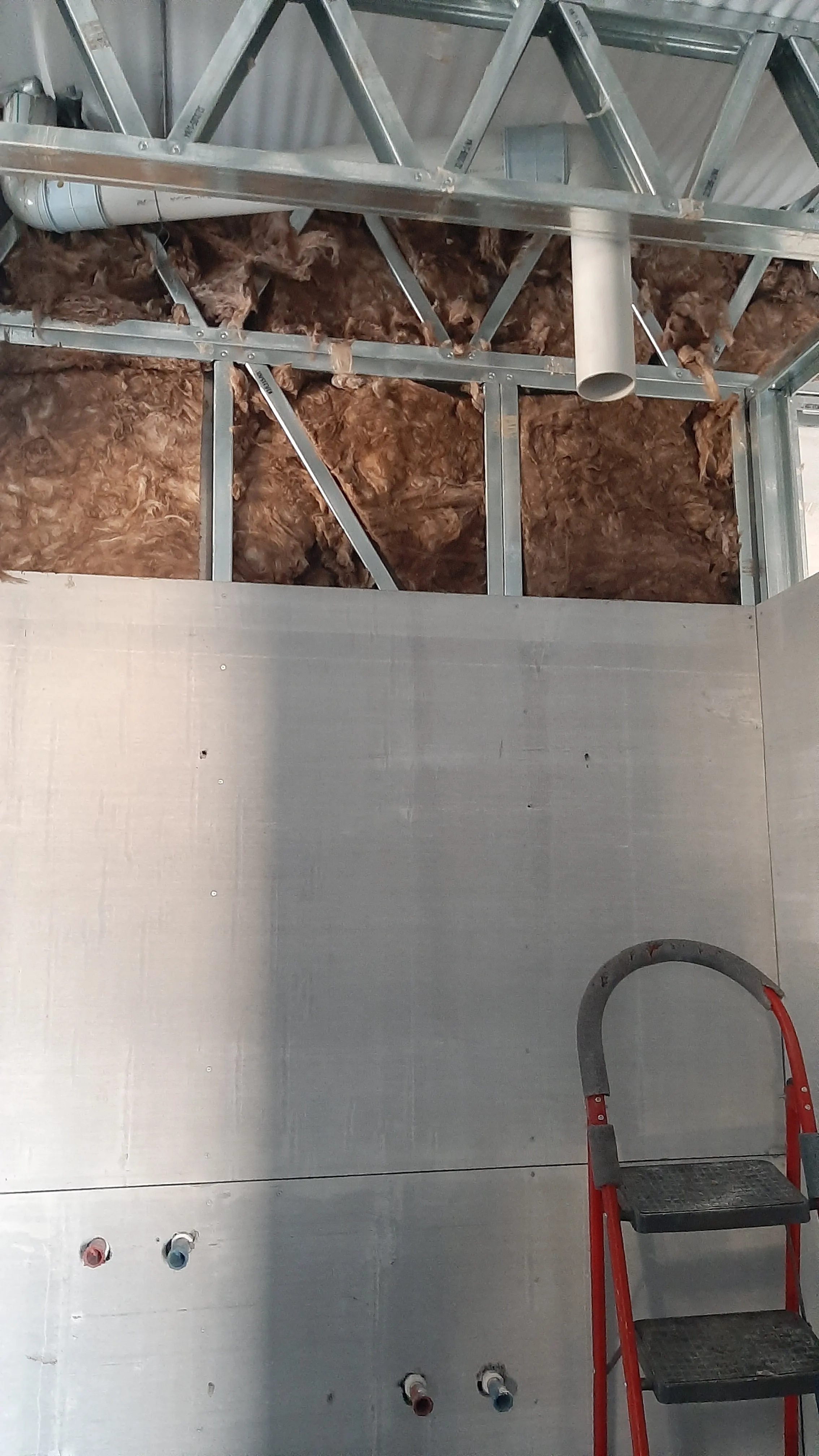

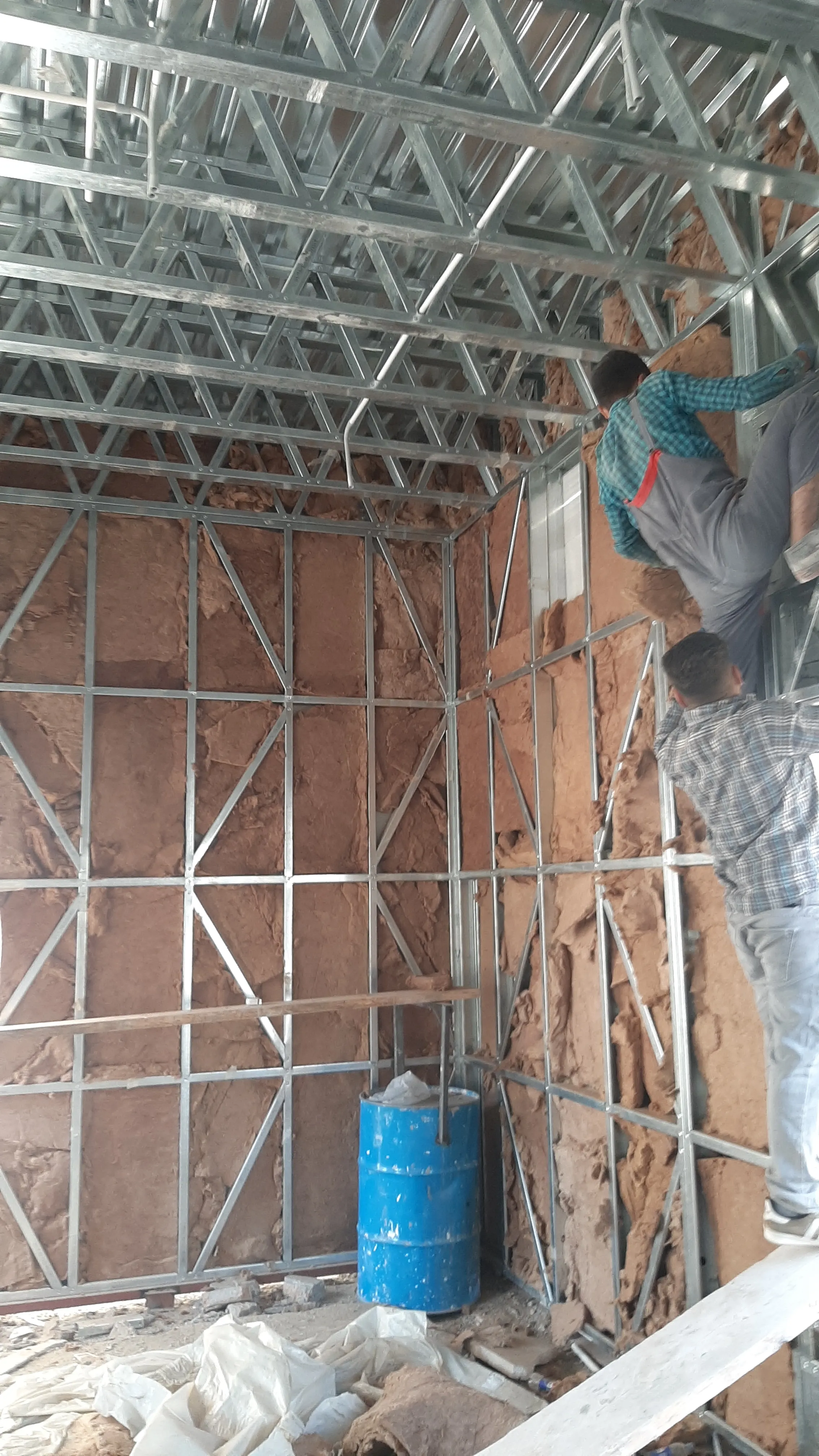

کیفیت نصب به اندازه‌ی کیفیت ماده اهمیت دارد. عایق باید کل فضای بین استادها را پر کند، بدون فضای خالی در گوشه‌ها و بالا و پایین. نباید فشرده شود، چون فشردگی اثر آن را کم میکند. باید مقدار کمی بزرگ‌تر از فضا بریده شود تا محکم بنشیند و نیفتد. دور لوله‌ها و جعبه‌های برق با دقت قرار گیرد و بخشی از عایق پشت لوله‌ها هم برود. در دیوار بلند، عایق باید مهار شود تا با گذر زمان پایین نیفتد. بعد از نصب و قبل از بستن ورق، از عایق عکس بگیرید؛ این عکس‌ها بعدها سند ارزشمندی‌اند.
اشتباه‌هایی که زیاد دیده می‌شود
- خالی ماندن بخشی از جداره یا پر نشدن بالای دیوار
- فشرده کردن عایق که اثرش را کم میکند
- نبستن درز دور دیوار و دور پریز که صدا از آن عبور میکند
- استفاده از فوم به‌جای پشم معدنی برای صدا
- قرار دادن پریز پشت‌به‌پشت در دو طرف دیوار صدابند
- خیس شدن عایق قبل از نصب یا نبود مانع بخار در جای درست
- فراموش کردن عایق صدای ضربه‌ای در کف طبقات بالا
هر کدام نتیجه‌ی کار را خراب میکند و بعد از بستن دیوار قابل اصلاح نیست.
عایق در ساختمان ال اس اف
در ساختمان‌های ال اس اف عایق مهم‌تر از ساختمان‌های سنگین است، چون جرم حرارتی و صوتی کمتری وجود دارد. لایه‌های اصلی شامل عایق داخل جداره، عایق پیوسته‌ی بیرونی (برای پل حرارتی)، غشای ضدآب و مانع بخار است. ترتیب کار و جزئیات در مراحل اجرای سازه ال اس اف آمده است. در این ساختمان‌ها حتماً از ابتدا با طراح درباره‌ی عایق صحبت کنید و آن را در نقشه ببینید، نه این‌که در مرحله‌ی اجرا اضافه شود. برای مقایسه با روش‌های دیگر هم مقایسه‌ی ال اس اف با بتنی و فلزی کمک میکند. نمونه‌ی پروژه‌ی ال اس اف را در لواسان ببینید.
سه سناریو و انتخاب عایق
آپارتمان یا واحد مجاور: دیوار بین دو واحد باید هم صدا و هم آتش را کنترل کند. معمولاً ساختار دو ردیف اسکلت جدا با دو لایه ورق و پشم سنگ داخل جداره انتخاب می‌شود. دور دیوار و پریزها آببندی می‌شود و کف شناور برای صدای ضربه‌ای در نظر گرفته می‌شود.

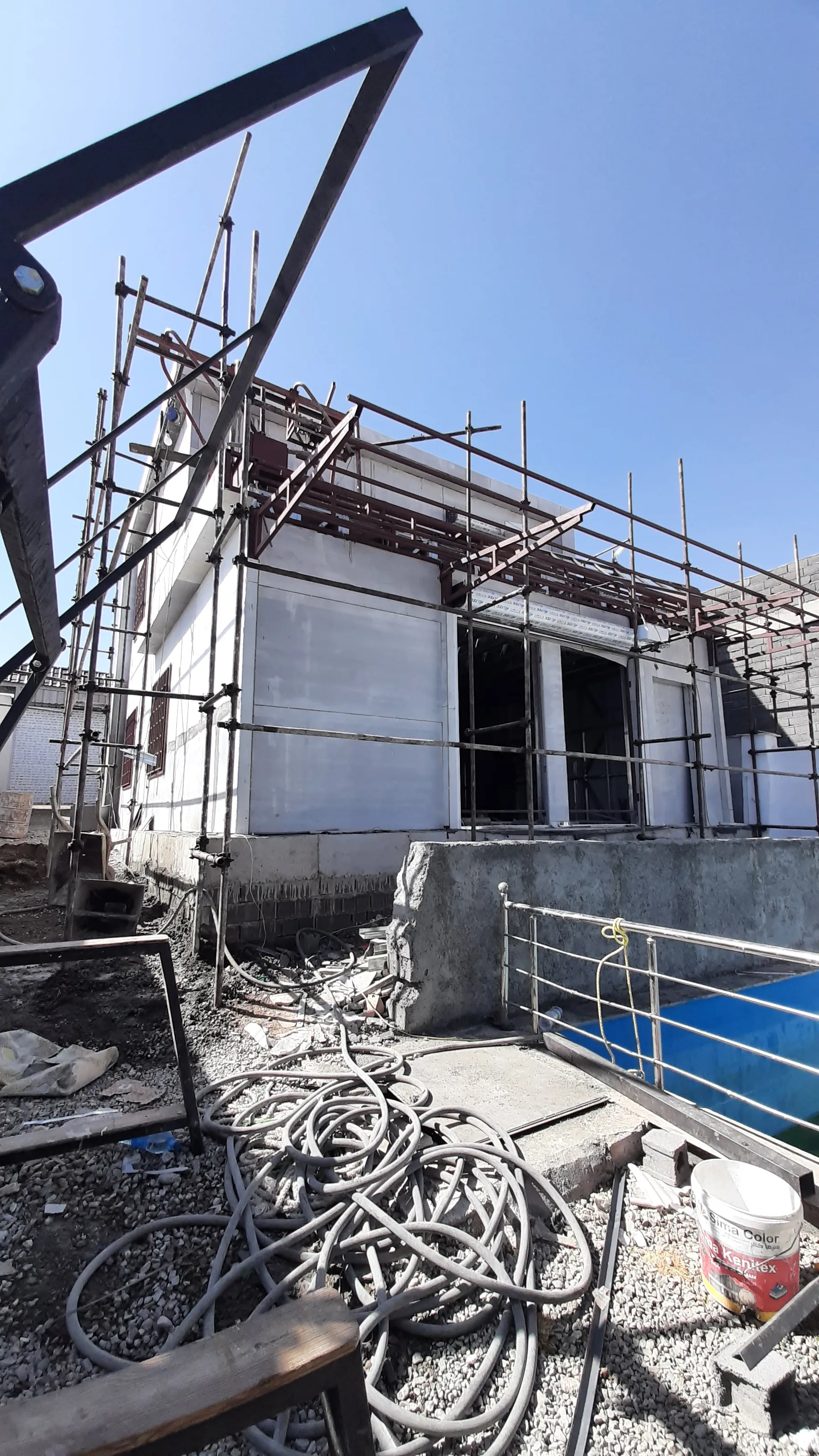

ویلای ییلاقی در منطقه‌ی سرد: مهم‌ترین مسئله گرما است. دیوار خارجی با عایق بین استادها و عایق پیوسته‌ی بیرونی، سقف با عایق ضخیم‌تر، و پنجره‌ها با درزگیری دقیق. مانع بخار در سمت گرم جداره و تهویه‌ی مناسب خانه برای جلوگیری از میعان. نمونه‌ی ویلاهای این منطقه را در پروژه‌ی دماوند می‌بینید.
دفتر کار یا کلینیک: حفظ حریم صدا بین اتاق‌ها مهم‌ترین نیاز است. دیوار W112 یا W115 با پشم سنگ، سقف با جاذب صدا و درهای مناسب. چون در این فضاها تهویه‌ی مکانیکی کانال‌های متعدد دارد، مسیر عبور کانال‌ها از دیوار هم باید آببندی صوتی شود، وگرنه کانال مثل بلندگو صدا را منتقل میکند.
در هر سه سناریو، تصمیم درست از نیاز شروع می‌شود، نه از مصالح: اول بپرسید مسئله صدا است یا گرما یا هر دو، بعد ساختار و ماده را انتخاب کنید.
عایق و تهویه: یک ارتباط فراموش‌شده
ساختمانی که عایق خوبی دارد، هوابند هم می‌شود. این یعنی هوای تازه از شکاف‌ها وارد نمی‌شود و رطوبت و بوی داخل خانه راحت خارج نمی‌شود. اگر تهویه‌ی کافی نداشته باشید (هواکش حمام و آشپزخانه، یا تهویه‌ی مکانیکی)، بخار آب داخل خانه جمع می‌شود و روی سطوح سرد میعان میکند. پس هر چه عایق بهتر اجرا شود، تهویه‌ی طراحی‌شده مهم‌تر می‌شود. این موضوع در ساختمان‌های ال اس اف و سبک اهمیت بیشتری دارد و باید در طراحی دیده شود. در مناطق مرطوب، پنجره‌ی بازشو و هواکش‌های مناسب بخشی از «عایق خوب» محسوب میشوند.
هزینه و ارزش
عایق‌کاری یکی از جاهایی است که بعضی افراد برای کم کردن هزینه صرفه‌جویی می‌کنند، و بیشتر هم پشیمان میشوند. هزینه‌ی عایق خوب در مقایسه با هزینه‌ی کل ساختمان کم است، ولی اثر آن بر قبض انرژی در ده‌ها سال، و بر آسایش ساکنان هر روز، چشمگیر است. هزینه‌ی عایق را مصالح (نوع، چگالی، ضخامت)، سطح عایق‌کاری و نیروی کار تعیین میکند. عدد ثابتی بدون دیدن نقشه نمی‌شود گفت. هنگام مقایسه‌ی قیمت، مطمئن شوید همه‌ی استعلام‌ها برای یک نوع و ضخامت و محدوده‌ی کار هستند. و فراموش نکنید که عایق اضافه کردن بعد از ساخت معمولاً گران‌تر و محدودتر از افزودن آن در حین ساخت است.
پرسش‌های رایج
بهترین عایق صوتی برای دیوار کناف چیست؟
پشم سنگ یا پشم شیشه داخل فضای بین استادها، بههمراه ساختار مناسب دیوار (لایهی بیشتر یا دو ردیف اسکلت جدا) و آببندی هوا بند دور دیوار.
فوم برای عایق صدا مناسب است؟
نه چندان. فومها بیشتر عایق حرارتیاند و جذب صدای مناسبی ندارند.
پل حرارتی در ال اس اف چیست؟
چون فولاد گرما را منتقل میکند، استادها مسیر عبور حرارت میشوند. برای کنترل آن معمولاً یک لایهی عایق پیوسته در بیرون اسکلت قرار میگیرد.
عایق صدا و گرما یکی است؟
نه. بعضی مواد هر دو را انجام می‌دهند (مثل پشم معدنی) ولی بعضی فقط حرارتیاند (مثل فوم). باید بر اساس نیاز انتخاب شود.
آیا پشم سنگ سلامتی را تهدید میکند؟
هنگام نصب، ذرات ریز آن تحریک‌کننده‌اند و ماسک و دستکش لازم است. بعد از نصب و پوشاندن با ورق، در فضای زندگی مشکلی ایجاد نمی‌کند، به شرط نصب درست و عدم نشت الیاف.
